隨著半導體芯片制造工藝的持續精進，芯片內部結構日益復雜，傳統檢測手段逐漸顯現出其局限性。在這一背景下，XRAY設備掃描技術以其高效、精確且非破壞性的檢測特性，在半導體芯片質量控制領域脫穎而出，成為提升芯片生產質量和可靠性的關鍵技術。

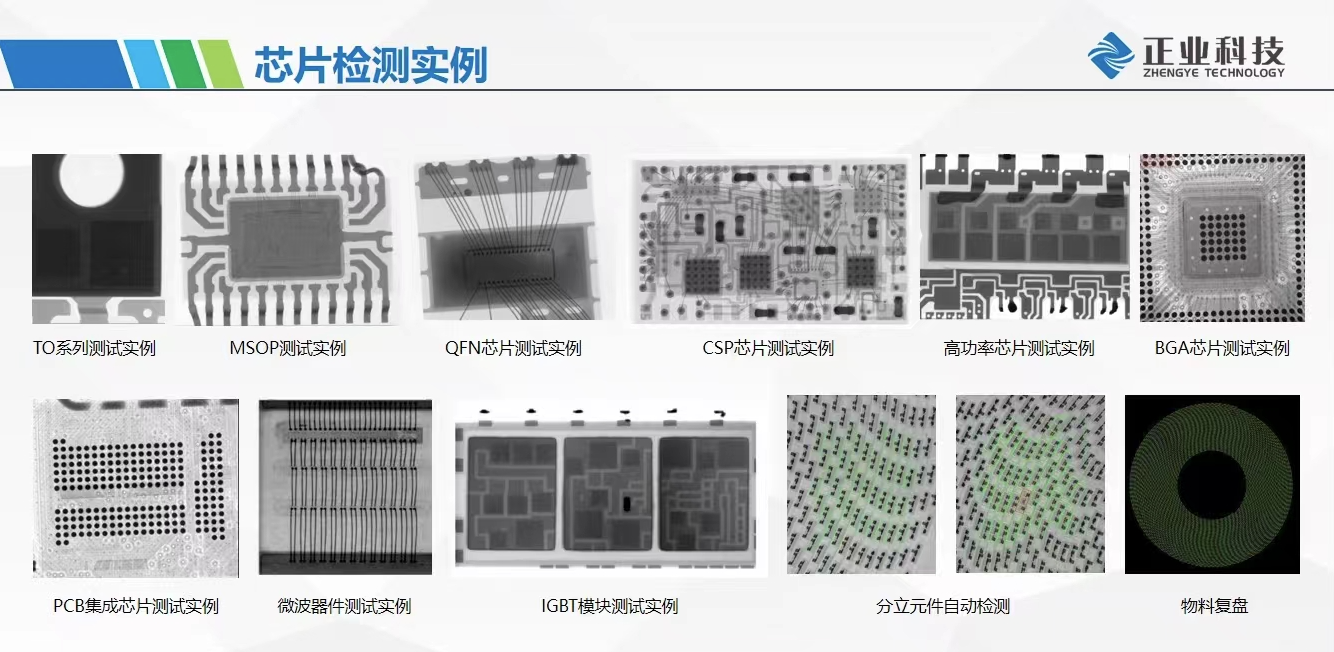

XRAY設備掃描技術通過透射成像原理，能夠?qū)崿F(xiàn)對芯片內部結構的高分辨率三維檢測。這項技術能夠精準捕捉焊點、微裂紋、空洞以及各類可能影響芯片性能的微小缺陷，為半導體制造過程中的早期缺陷發現提供了強有力的支持。特別是在先進的封裝技術應用中，XRAY設備掃描技術能夠深入芯片內部，揭示傳統視覺檢測手段難以觸及的潛在問題，確保芯片結構的完整性和性能的穩定性。

不僅如此，XRAY設備掃描技術的應用范圍廣泛，不僅局限于成品芯片的檢測，更貫穿于芯片生產的各個環節。在封裝和測試階段，XRAY設備掃描技術能夠高效識別焊接缺陷和封裝問題，有效避免因焊接不良等因素導致的芯片性能下降或失效，從而進一步提升產品質量和生產效率。

通過引入XRAY設備掃描技術，半導體制造商能夠?qū)崿F(xiàn)生產過程中的全面質量控制。每一塊芯片都能得到細致入微的檢測，產品合格率顯著提升，返工率和返修成本大幅降低。這不僅縮短了生產周期，提高了生產效率，還從根本上增強了芯片制造企業的市場競爭力，為其在激烈的市場競爭中贏得先機。

總之，XRAY設備掃描技術憑借其獨特的檢測優勢，在半導體芯片質量控制領域發揮著不可替代的作用。隨著技術的不斷進步和應用場景的持續拓展，XRAY掃描技術將為半導體產業的持續健康發展注入新的活力。
