IC芯片使用及普及！

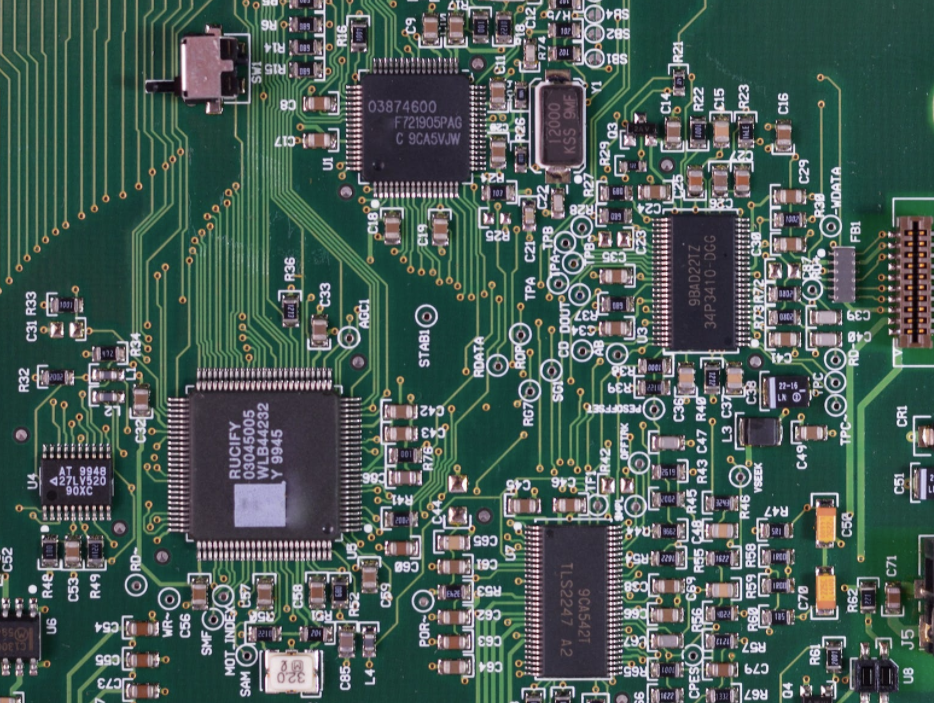

說到我們身邊隨處可見的IC芯片，很多人肯定都很熟悉。例如我們每天使用的手機、電視、電腦的芯片，其實都屬于IC芯片，中文翻譯過來就是集成電路。IC芯片的結構是將大量的微電子元件如電容、電阻等集成電路放置在基板上，從而制成芯片。今天小編主要介紹x-ray檢測設備在IC芯片的應用，如對此有興趣的朋友可以咨詢我們客服哦。

首先來看看以往是如何檢測芯片缺陷的！

在整個集成電路生產過程中，所有的元件在結構上已經形成了一個整體，使電子元件向小型化、低功耗、高可靠性邁進了一大步。當然，電路越復雜，就越難以檢測。在國內以往對芯片進行測試時，通常采用的是將芯片一層一層剝開，然后用電子顯微鏡對芯片表面的每一層進行拍照。這種傳統的檢測方法會對芯片造成一定的損傷，直到X-RAY檢測設備的出現，這種檢測方式才被徹底淘汰。X-RAY恒信彩檢測的最大優點是在不破壞芯片的情況下對芯片內部進行檢測分析，從而保證產品的完整性及產品的品質。

X-ray檢測設備在芯片檢測中的優點有哪些呢？

恒信彩X射線(X-ray檢測設備)是在不損壞被檢物品的前提下使用低能量X光，快速檢測出被檢物，是目前工業市場上主流的檢測方法，主要是利用X-ray檢測設備產生的x射線照射芯片表面。由于x射線穿透力強，在穿透芯片后可以進行模擬，從而清楚地看到芯片內部的缺陷。

恒信彩IC芯片X-ray檢測設備-測試項目：

恒信彩1、IC芯片內部異物檢測：金屬線、多余線等

2、IC芯片缺陷檢測：塌線、線擺、空淍 、少線、連接不良等

3、BGA焊點檢測：空洞、虛焊、漏焊

4、其他內部結構透視檢測

X-ray檢測設備除了檢測芯片，還可以對鋰電池、LED燈珠、電容器、熔斷器、電池?zé)煹犬a(chǎn)品內部缺陷進行檢測。

以上就是今天給大家?guī)碛嘘P(guān)芯片、芯片X-ray檢測設備的優點相關內容的介紹，想了解更多X-ray無損探傷檢測信息的朋友可以咨詢恒信彩。
